Résine époxy
Multicouche saupoudré de 3 à 4 mm, de R10 à R13.
Sécurité · Sol antidérapant
Sol antidérapant en résine : classes, mesures, mise en œuvre
En résine, l’antidérapance s’obtient en saupoudrant du quartz ou du corindon dans la couche fraîche, puis en refermant la surface. Le grain fixe le niveau d’adhérence, que l’on choisit selon ce qui se trouve au sol (eau, graisse, huile) et selon qu’on y marche chaussé ou pieds nus.
Classes R9 à R13, chausséClasses A, B, C, pieds nusQuartz ou corindon selon l’usure
En résumé
Sol antidérapant : l’essentiel
- La glissance se mesure : classes R9 à R13 au plan incliné, chaussé et sur huile ; classes A à C pieds nus, sur sol mouillé.
- En résine, on saupoudre à refus du quartz ou du corindon, on retire l’excédent, puis une couche de fermeture enrobe les grains.
- Plus le grain est gros, plus l’adhérence augmente, et plus le nettoyage demande de moyens.
- Le niveau se choisit zone par zone : un même site associe souvent R10, R11 et R12.
- Le corindon, plus dur que le quartz, s’impose sous circulation intense.
Normes et mesures
Ce qui se mesure
Classes R : chaussé, sur huile
Un opérateur chaussé marche sur une plaque huilée que l’on incline progressivement ; l’angle auquel il glisse donne la classe. Dans les locaux très encrassés, une classe V (V4 à V10, volume en cm³/dm² sous le plan de marche) complète la classe R.
| Classe | Angle de glissade | Exemples de locaux |
|---|---|---|
| R9 | 6 à 10° | Entrées et circulations intérieures sèches |
| R10 | 10 à 19° | Sanitaires, parkings couverts |
| R11 | 19 à 27° | Usinage avec huile, fromageries, laboratoires, ateliers d’entretien de véhicules |
| R12 | 27 à 35° | Laiteries, cuisines de plus de 100 couverts par jour, stockage d’huiles et de graisses |
| R13 | plus de 35° | Abattage et découpe de viande |
Source : DIN 51130 ; exemples tirés de la DGUV Regel 108-003, dont les tableaux sont repris par l’ASR A1.5 (annexe 2).
Classes A, B, C : pieds nus
Même principe, pieds nus sur une surface mouillée : vestiaires, douches, plages de piscine.
| Classe | Angle de glissade |
|---|---|
| A | 12 à 18° |
| B | 18 à 24° |
| C | 24° et plus |
Source : DIN 51097.
Quatre méthodes, quatre résultats
En France, l’INRS et l’Assurance Maladie retiennent un coefficient de frottement mesuré sur huile. Ces méthodes ne se convertissent pas l’une dans l’autre : l’INRS rappelle qu’il n’existe pas de correspondance linéaire entre elles.
| Méthode | Ce qu’elle mesure | Repère |
|---|---|---|
| Plan incliné, chaussé | Angle de glissade sur huile | R9 à R13 |
| Plan incliné, pieds nus | Angle de glissade sur sol mouillé | A, B, C |
| LabINRS ou PFT | Coefficient de frottement dynamique, sur huile | ≥ 0,30 : sols référencés par l’Assurance Maladie pour les locaux alimentaires |
| Pendule | Valeur d’essai au pendule | 36 et plus : risque faible |
Source : INRS ED 6210 « Les glissades » (2015) ; recommandation CNAMTS R 462.
- Couche de fermetureenrobe les grains
- Quartz ou corindon, à refus2 à 4 kg/m²
- Couche de masseépoxy ou PU-ciment
- Primaireselon la résine
- Dalle béton préparéegrenaillée
En résine
Saupoudrer, puis refermer
Sur la couche de masse encore fraîche, on saupoudre à refus du sable de quartz ou du corindon, à raison de 2 à 4 kg/m². Après durcissement, l’excédent est balayé et aspiré, puis une couche de fermeture enrobe les grains.
Le grain fixe le niveau. En PU-ciment, par exemple, un quartz 0,3/0,8 mm donne R11, un corindon 0,5/1,0 mm R12 et un corindon 0,7/1,2 mm R13. En époxy, la même méthode va jusqu’à R13.
Quand le nettoyage prime, un léger ponçage des pointes de grain réduit la rugosité. La classe annoncée est celle du système testé : nous la vérifions sur la fiche du produit retenu.
Systèmes
Les systèmes qui y répondent
PU-ciment
Saupoudré de 6 à 9 mm, de R11 à R13, pour les zones lavées à l’eau chaude.
Polyuréthane
Systèmes de parking, de l’ordre de R11.
Quand le choisir
Les situations types
- Sols mouillés, gras ou huilés : production alimentaire, laveries, usinage.
- Rampes, quais de chargement, zones de parking exposées à l’eau.
- Classement de glissance à justifier dans un cahier des charges ou le document unique.
Nos revêtements
D’autres solutions pour vos sols industriels
Zone sèche où la propreté prime : un autolissant lisse se nettoie plus facilement qu’un sol saupoudré.
Résine époxyLe risque tient aux croisements entre piétons et engins plus qu’au sol lui-même : le marquage des allées et des passages le réduit.
Marquage au sol
Secteurs
Où nous le mettons en œuvre

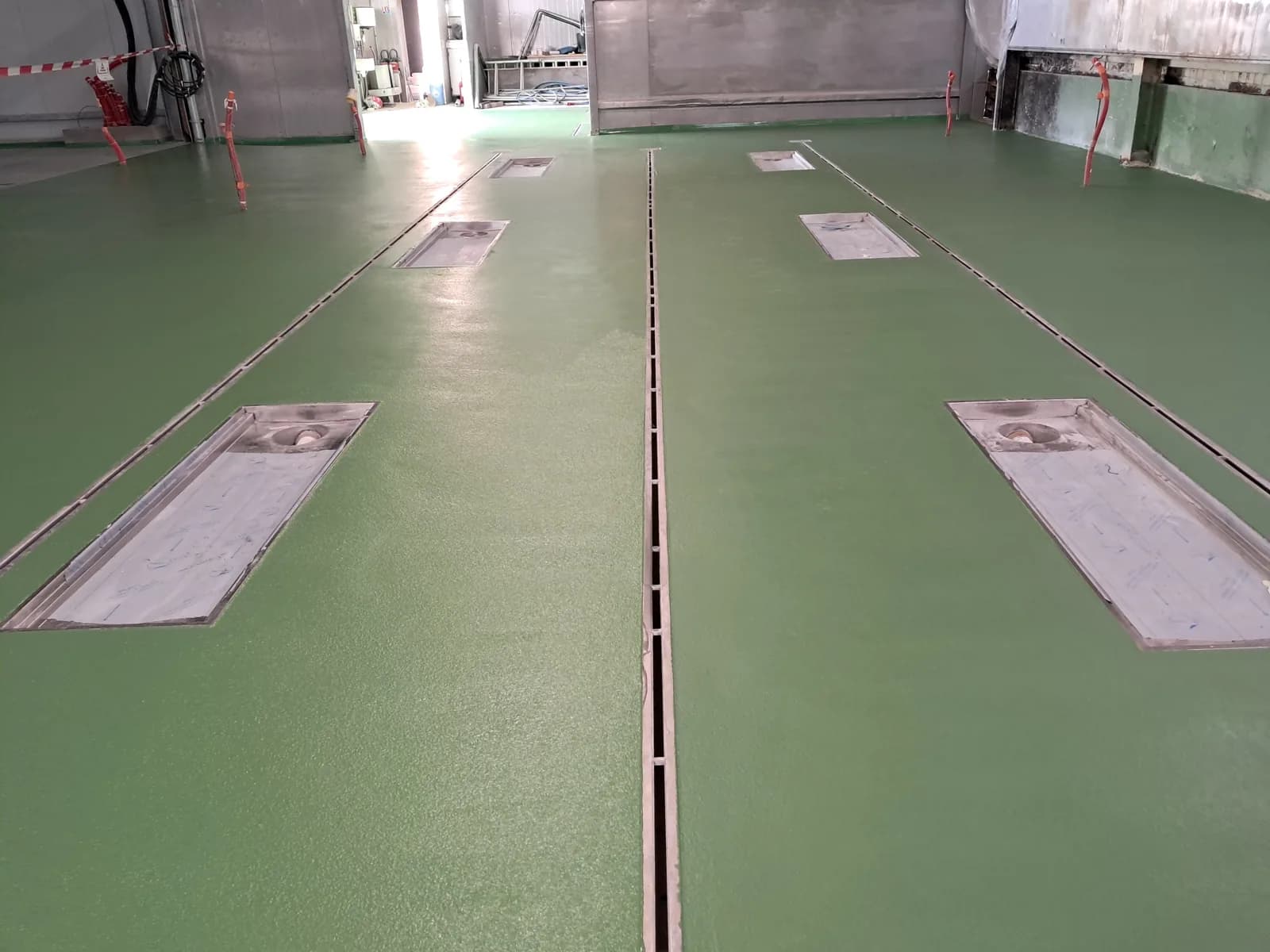

- Agroalimentaire Charge de quartz dosée selon la zone : humide, grasse ou sèche.
- Parkings et garages Adhérence renforcée sur les rampes et les zones exposées à l'eau.
- Champagne, vins et caves Adhérence sur sol mouillé, en cuverie comme en chai.
- Bâtiments publics et locaux techniques Adhérence adaptée aux zones fréquentées et aux sols mouillés.
Questions fréquentes
Sol antidérapant : vos questions
Elle dépend de ce qui se trouve au sol. Pour exemple : R10 pour des sanitaires ou un parking couvert, R11 pour un atelier d'usinage avec huile ou une fromagerie, R12 pour une laiterie ou une grande cuisine, R13 pour l'abattage et la découpe de viande. Nous la fixons zone par zone lors de l'étude.
Oui : plus le grain est gros, plus il retient les salissures, et il faut une autolaveuse et des brosses adaptées. C'est pourquoi nous ne posons pas le même niveau partout.
C'est un coefficient de frottement dynamique mesuré sur huile, retenu en France par l'INRS et l'Assurance Maladie pour référencer les sols des locaux alimentaires. Il ne se convertit pas en classe R : les deux méthodes ne mesurent pas la même chose.
