Exigence · Sol antistatique / ESD

Sol antistatique et ESD : dissipatif ou conducteur

Un sol en résine ordinaire est isolant : il laisse l’électricité statique s’accumuler. Un sol antistatique l’évacue vers la terre, par des couches conductrices et un réseau de bandes de cuivre. On le choisit dissipatif ou conducteur selon ce qu’il protège : des composants électroniques, des personnes, une atmosphère explosive.

Conducteur : jusqu’à 10⁶ ΩDissipatif : 10⁶ à 10⁹ ΩRésistance mesurée à la réception
En résumé

Sol antistatique / ESD : l’essentiel

  • Un revêtement résine courant mesure 10¹⁰ à 10¹⁴ Ω : il isole. Un sol antistatique descend sous 10⁹ Ω.
  • Deux familles : conducteur (jusqu’à 10⁶ Ω) et dissipatif (de 10⁶ à 10⁹ Ω). Le seuil dépend du local : moins de 10⁹ Ω en électronique, entre 50 kΩ et 10 MΩ dans un local de charge, pour protéger les personnes.
  • Structure : primaire, bandes de cuivre reliées à la terre, couche conductrice, puis revêtement conducteur en finition.
  • La résistance se mesure à la réception, selon des méthodes normalisées.
  • Les teintes claires sont limitées : le carbone qui rend la résine conductrice l’assombrit.

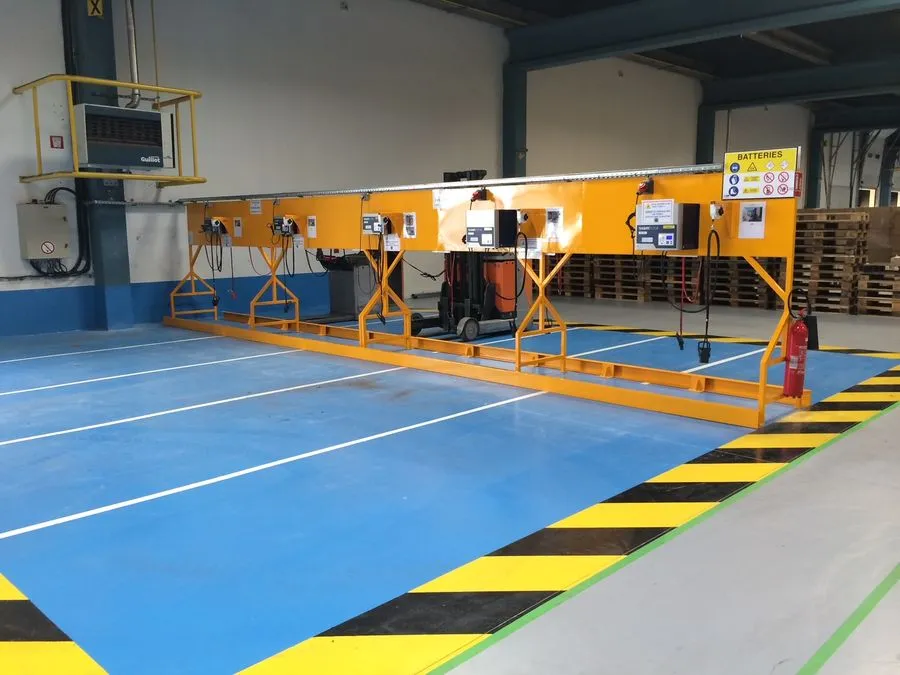

Postes de travail sur un sol en résine bleu, zone délimitée par un marquage jaune et noir
Normes et mesures

Ce qui se mesure

Le seuil dépend du local

Les valeurs s’entendent en résistance à la terre, mesurée selon l’IEC 61340-4-1.

LocalRéférenceExigence
Zone de protection ESD (électronique)IEC 61340-5-1Sol < 10⁹ Ω ; système personne–chaussure–sol < 10⁹ Ω, tension corporelle < 100 V
Local de charge de batteriesIEC 62485-2À portée de main : entre 50 kΩ et 10 MΩ, pour évacuer les charges sans exposer les personnes
Zone à atmosphère explosiveAnalyse de risque du siteSeuil fixé avec l’exploitant

Source : IEC 61340-5-1, IEC 61340-4-1, IEC 61340-4-5, IEC 62485-2.

Comment on mesure

MéthodeÉlectrodeTension d’essai
IEC 61340-4-1Électrode de 2,5 kg10 V jusqu’à 10⁶ Ω, 100 V au-delà
EN 1081Électrode tripode100 V jusqu’à 10⁶ Ω, 500 V au-delà
IEC 61340-4-5Personne chausséeRésistance du système et tension de marche

Source : IEC 61340-4-1, EN 1081, IEC 61340-4-5.

  1. Revêtement conducteur1,5 à 2 mm, lisse
  2. Couche conductrice0,10 à 0,14 kg/m²
  3. Bandes de cuivre reliées à la terreréseau de 8 à 10 m
  4. Ragréage époxy≈ 1 kg/m²
  5. Primaireépoxy
  6. Dalle béton préparéegrenaillée
Vue éclatée. Épaisseurs indicatives, dessin non à l’échelle.
En résine

Des couches conductrices reliées à la terre

Sur le primaire et le ragréage, des bandes de cuivre sont collées en réseau, espacées de 8 à 10 m environ, puis raccordées à la terre par un électricien. Une couche conductrice les relie sur toute la surface.

Le revêtement de finition, conducteur dans sa masse, évacue les charges vers ce réseau. Il peut être lisse, de 1,5 à 2 mm, ou saupoudré, de 3 à 4 mm, pour ajouter de l’adhérence.

La résistance est mesurée à la réception, selon la méthode que demande l’usage du local.

Systèmes

Les systèmes qui y répondent

Système

Résine époxy

Autolissant conducteur lisse (1,5 à 2 mm) ou saupoudré (3 à 4 mm).

Quand le choisir

Les situations types

  • Fabrication, stockage ou réparation de composants électroniques.
  • Salles blanches, laboratoires, salles informatiques.
  • Locaux de charge de batteries, où la norme demande un sol dissipatif à portée de main.
  • Zones à atmosphère explosive, selon l’analyse de risque du site.
Nos revêtements

D’autres solutions pour vos sols industriels

  • Ni composant sensible ni atmosphère explosive : un revêtement standard suffit, plus clair et moins cher.

    Résine époxy
Questions fréquentes

Sol antistatique / ESD : vos questions

Un sol conducteur mesure au plus 10⁶ Ω à la terre ; un sol dissipatif, entre 10⁶ et 10⁹ Ω. Le seuil dépend du local : moins de 10⁹ Ω en électronique ; dans un local de charge, la norme IEC 62485-2 demande, à portée de main, une résistance comprise entre 50 kΩ et 10 MΩ.

Selon l'IEC 61340-4-1, avec une électrode de 2,5 kg posée sur le sol, sous 10 V jusqu'à 10⁶ Ω et 100 V au-delà. En électronique, on mesure aussi le système personne–chaussure–sol selon l'IEC 61340-4-5.

Les teintes claires sont limitées : les charges conductrices, à base de carbone, assombrissent la résine.
